1、何謂高次諧波

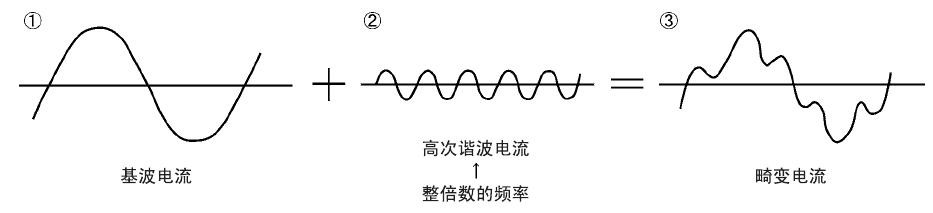

  電力公司供給的商用電源的頻率 (50Hz，60Hz) 稱為基本波頻率 ( 以下簡稱基波 )，此基波的整數倍 (n) 的頻率成分稱為 n 次高次諧波。基波上疊加了高次諧波的波形會發生畸變。包括整流回路的電器回路中，使用電抗、電容平滑回路時，產生較多的高次諧波，輸入電流波形發生畸變。

 2、干擾與高次諧波的區別
  高次諧波的頻率為基波 (50Hz，60Hz) 的 2 ～ 50 倍，即 2 ～ 50 次 (100 ～ 3kHz) 的波為高次諧波。干擾的頻率要更高，造成問題的一般是 10kHz 以上。

3、高次諧波的影響
機器產生的高次諧波通過電線傳導會對其它設備和電器產生以下影響。
流入設備的高次諧波電流造成異常聲響、振動、燒壞等事故
高次諧波電壓對設備造成誤動作等事故
4、通用變頻器的高次諧波發生原理

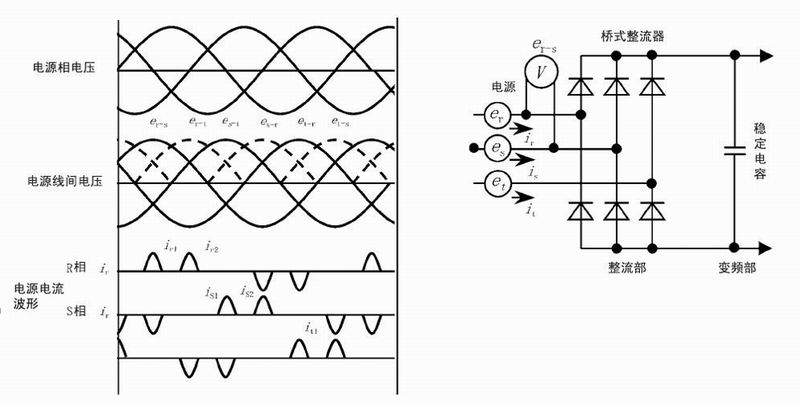

通用變頻器的電源所供給的交流電流經橋式整流器整流后，用電容穩壓成平滑的直流電供給變頻器部。由于穩壓電容充電，包含高次諧波的畸變波電流 ( 如 ir1 ，ir2) 會流入 R 相。
