變頻器的運行離不開某些外圍設備。這些外圍設備通常都是選購件。選用外圍設備常是為了下述目的:
①提高變頻器的某種性能;
②變頻器和電動機的保護;
③減小變頻器對其他設備的影響等;

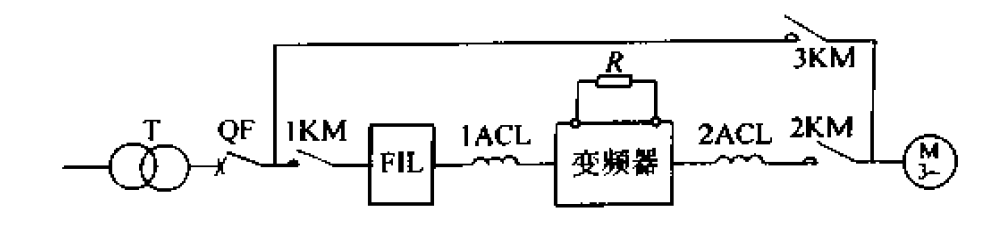

1,變頻器外圍設備的種類與用途變頻器的外圍設備如圖所示,下面分別說明用途與注意事項等。

(1)電源變壓器T:電源變壓器用于將高壓電源變換到通用變頻器所需的電壓等級,例如200V量級或400V量級等。變頻器的輸入電流含有一定量的高次諧波,使電源側的功率因數降低,若再考慮變頻器的運行效率,則變壓器的容量常按下式考慮：變壓器的容量(kVA)=變頻器的輸出功率/變頻器輸入功率因數×變頻器效率
其中,變頻器功率因數在有輸入交流電抗器1ACL時取0.8-0.85,無輸入電抗器1ACL時則取0.6-0.8。變頻器效率可取0.95,變頻器輸出功率應為所接電動機的總功率。變頻器生產廠家所推薦的變壓器容量的參考值,常按經驗取變頻器容量的130%左右。
(2)電源側斷路器QF:用于電源回路的開閉,并且在出現過流或短路事故時自動切斷電源,以防事故擴大。如果需要進行接地保護,也可以采用漏電保護式斷路器。使用變頻器無例外地都應采用QF。
(3)電磁接觸器1KM:用于電源的開閉,在變頻器保護功能起作用時,切斷電源。對于電網停電后的復電,可以防止自動再投人以保護設備的安全及人身安全。
(4)無線電噪聲濾波器FIL:用于限制變頻器因高次諧波對外界的干擾,可酌情選用。
(5)交流電抗器1ACL和2ACL:1ACL用于抑制變頻器輸入側的諧波電流,改善功率因數。選用與否視電源變壓器與變頻器容量的匹配情況及電網電壓允許的畸變程度而定。一般情況以采用為好。2ACL用于改善變頻器輸出電流的波形,減低電動機的噪聲。
(6)制動電阻單元R:用于吸收電動機再生制動的再生電能,可以縮短大慣量負載的自由停車時間;還可以在位能負載下放時實現再生運行。
(7)電磁接觸器2KM和3KM:用于變頻器和工頻電網之間的切換運行。在這種方式下2KM是必不可少的,它和3KM之間的聯鎖可以防止變頻器的輸出端接到工頻電網上。一旦出現變頻器輸出端誤接到工頻電網的情況,將損壞變頻器。如果不需要變頻器一工頻電網的切換功能,可以不要2KM。注意,有些機種要求2KM只能在電動機和變頻器停機狀態下進行通斷。
